机房建设解决方案

1、机房工程概述

计算机设备、网络的可靠运行，是信息系统和应用业务的关键，网络数据传输对信息系统运行传输不间断性、稳定性、以及安全可靠性的要求越来越高，所以现代的机房对场地环境的要求更加严格。

良好的机房环境不仅为核心的网络和计算机设备提供高可靠的供配电系统，而且为设备的运行提供了净化和恒温恒湿的空间环境，再加上能够随时了解电力和消防设备运行情况的集中监控系统，保证了系统的高靠性运行。同时，我们提倡以人为本，绿色环护的原则，营造舒适的环境。

2、机房工程解决方案

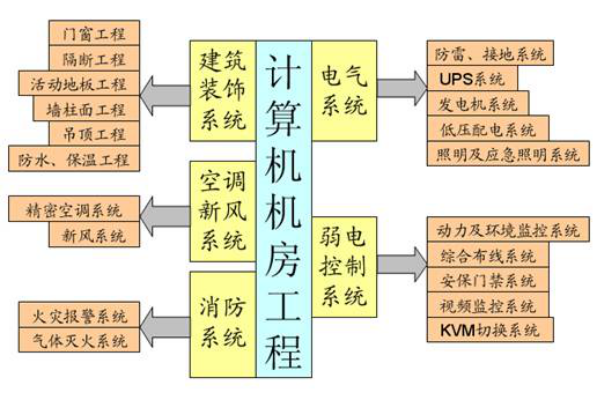

计算机机房工程基本由建筑装饰系统工程、电气系统工程、空调新风系统工程、消防系统工程、弱电系统工程组成。涉密计算机机房要根据屏蔽等级要求做屏蔽系统。

计算机信息机房系统建设是一项涉及建筑装饰学、电工学、电子学、环境保护、安全防范技术、弱电控制、暖通净化技术、计算机专业、消防专业等综合学科的系统工程，只有全面掌握各专业的系统化、集成化和技术应用，才能确保计算机系统的正常运行工作。

整体机房工程解决方案，就是按照标准化的流程、规模化的运作，安全、优质、快速的向客户提供“交钥匙”工程，从规划设计、实施，到调试、使用、培训、售后服务等，客户不需为各系统工程的配合协调投入过多精力。

2.1 建筑装饰系统工程

2.1.1平面布局原则

(1) 必须合理分布工作空间及各类设备安装场所，确保主机房环境要求，缩短工艺流程，降低劳动强度，提高工作效率，保证机房内人员及设备的安全。

(2) 利用建筑物的结构特点合理分区，缩短走线，便于联系，保证荷载，有利扩展，美观整洁，为工作人员及设备运行创造一个良好工作环境。

(3) 电子计算机机房基本工作间的数量和面积是根据其工作性质、业务量大小以及所选配设备的类型、体积和重量，以及设备对供电、空气调节等方面的要求和管理

2.1.2装饰系统设计

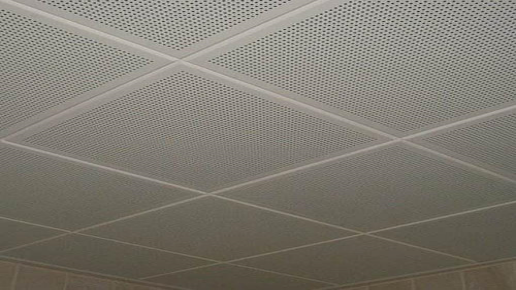

（1）吊顶

机房顶棚装修采用吊顶方式，选用微孔600X600*0.8铝合金板材；顶棚内作净化处理，在所有吊顶内上层均刷防尘漆两遍做洁净处理，可起到提高机房洁净度作用。

（2）地板

选用优质全钢抗静电活动地板。活动地板规格：600×600mm。

为了避免精密空调送风区域因温差产生的楼板结露现象，在精密空调区域内地面做保温层。

电性能主要是系统电阻、静电电压、表面电阻。其系统电阻应为105Ω-108Ω，在温度为21±1.5℃，相对湿度为30%时，防静电地板的静电电压应低于2500V，表面电阻值应为105Ω-108Ω。

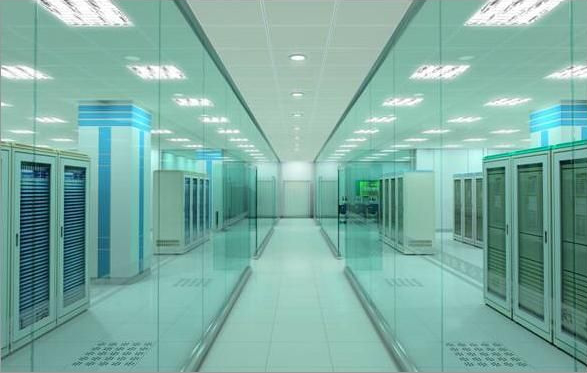

（3）玻璃隔断

通过国家防火建筑材料质量监督检验中心的检验，防火性能达到并超过《建筑用安全玻璃防火玻璃》GB15763.1-2001所规定的C类I级的要求。

高强度防火玻璃不单具备卓越的防火功能，而且在强度上更胜一筹，在同样的厚度下，它的强度是浮法玻璃的6-12倍，是钢化玻璃的1.5-3倍。

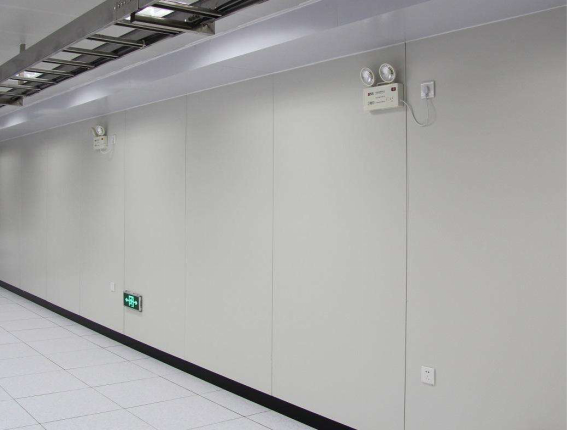

（4）墙柱面

采用表面板厚度为彩钢板来制作墙体。整个墙面由骨架和面层组成，骨架采用75mm*50mm龙骨，面层为0.6mm烤漆钢板，内衬12mm防火石膏板；钢板表面漆为硬化多元聚酯涂料，采用静电哑光烤漆喷涂工艺，防潮、防霉，耐酸碱、防静电，表面细腻、平滑、平整度好、美观大方；防火性能：符合国标一个半小时防火时效试验规定，耐燃一级防火标准；

2.2 电气工程

严格按照国家标准《供配电系统设计规范》和《民用建筑电气设计规范》等有关规定要求设计，采用先进技术，先进设备，确保计算中心计算机系统设备正常运行。配电设备预留备用容量，使用、维护、调整方便。

2.2.1功能实现

真正在线式不间断电源系统UPS保持连续性。

静态开关供电单路输入负载。

双回路至服务器及计算机设备。

防雷电、防浪涌保护设施。

2.2.2配电系统设备：

A．根据供电质量要求和用电容量、后备时间选配UPS系统。

国家标准A级机房供电质量要求：

a. 电压波动小于±5%

b. 频率波动小于±0.2 Hz/t

c. 电网波形失真率小于5%

d. 三相电压不平衡度小于0.5%

B．专业配电柜

a)配电柜具有电源电压、电流显示，各输出回路指示灯显示，并具有短路，过载和防雷保护功能。

b)电气元件质量好，符合国家有关规定要求操作维护方便。

c)当区域火灾报警主控器接到火警险情信息时，经确认后，发出火警报警声光信号，并可同时切断总配电柜输出线路。

d)配电柜可以设计为具有停电自动复位功能(功能可选)。

停电后，配电柜处于待电状态，市电来电时，配电柜经短时延时后(可设置为3～10分钟)，重新启动配电柜。

e)配电柜可以设计为具有远程电话通知功能(功能可选)。

机房市电供电状态在无人值班时，可采用远程电话通知信息中心负责人，以便及时调度、处理机房供电事宜，避免 UPS 电源的电池耗尽。

2.2.3防雷接地系统接

（1）雷电损害主要的途径：

雷电过电压对大楼内部电子设备的损害主要的三个途径

直击雷经过接闪器（如避雷针（带））而直放入地，导致地网地电位上升。高电压由设备接地线引入电子设备造成地电位反击。

雷电流沿引下线入地时，在引下线周围产生磁场，引下线周围的各种金属管（线）上经感应而产生过电压。

进出大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入，入侵电子设备。因此，我们对以上三种途径对整个入侵的雷电压及过电流进行防护。

（2）整体接地要求

根据国标GB2887－2011《电子计算机场地通用规范》要求，计算机机房应采用四组接地，即：

交流工作接地，接地电阻值≤4欧姆；

安全保护接地PE，接地电阻值≤4欧姆；

计算机直流接地TE，接地电阻值≤1欧姆；

防雷接地，接地电阻值≤4欧姆

（3）等电位连接的要求

实行等电位连接的主体应为：设备所在建筑物的主要金属构件和进入建筑物的金属管道；供电线路含外露可导电部分；防雷装置；由电子设备构成的信息系统。实行等电位连接的连接体为金属连接导体。无法直接连接时而做瞬态等电位连接的电涌保护器（SPD）。通过星型（S型结构或网形M型）结构把设备直接地以最短的距离连到邻近的等电位连接带上。

（4）防雷对机房内通信系统线缆敷设要求

机房内通信电缆以及地线的布放和连接，通过模拟不同的布线、屏蔽和接地方式时，空间电磁场对通信线路的电磁感应影响情况试验，对计算机通信网络系统在建筑物楼内的介线和接地方式有如下要求：

通信电缆以及地线的布放应尽量集中在建筑物的中部；

通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横粱并沿建筑物立柱或横梁布线较长的距离；

通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。

2.2.4照明及应急照明系统

设计标准和要求：

光线柔和稳定，照度均匀，无反光眩光，适合人体的生理需要，不能因电源产生干扰而影响工作人员的正常工作。

按国家标准GB2887－2000《电子计算机场地通用规范》规定:机房内在离地面0.8m处，照度不应低于300 Lx。

应急照明系统应能在停电时自起动并保持机房区能基本正常工作，照度不应低于20 Lx。

机房内照明均匀度不小于0.7。

2.3空调及新风线系统

2.3.1机房环境特点：

机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。

此外，因为计算机设备、网络设备24小时不间断运行，所以需要空调系统一年四季不间断地运行。

机房空气环境设计参数：（机房A级标准）

（1）温湿度：夏季温度24℃±1℃，相对湿度50%±10%，温度变化＜5℃／h 不凝露

（2）尘埃：主机房在静态条件下，粒度≥0.5μm，个数＜18000/dm3 。

2.3.2机房专用空调系统采用下送上回的工作方式：

送风：经过空调机处理过的冷、暖风通过地板下的静压箱→经地板上安装的通风地板(每块通风面积约0. 36M2，)→分别送到机房区各室内。

回风：机房区各室内→机房吊顶上空间→回到空调机组回风口。

规范要求: 空调送风速度≤3.5M/s，室内风速≤0.25M/s。

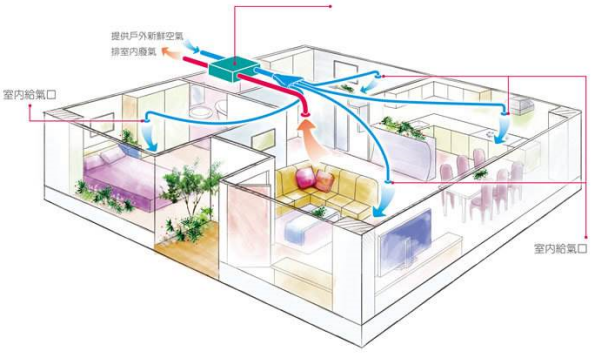

2.3.3新风系统

机房内的新风系统是必不可少的。清新的新风提高机房的洁净度，使机房保证正压，并提供新鲜空气。新风应满足两个指标：其一，是每人每小时40立方米；其二，是应占空调系统总风量的5~10%。机房四周密封，新风极为重要。新风系统内设防烟防火阀。排风系统内设排风阀。阀门既可手动又需和消防报警系统联动。

2.4消防系统

2.4.1火灾报警系统

系统内设备之间均采用二总线连接，设计施工十分方便。

火灾报警控制器实时分析探测器传送的现场探测数据信号，确认火灾信号，可排除环境变化造成的误报。大大提高了系统适应环境能力，降低误报率。

控制器采用多种抗干扰技术，使系统抗干扰能力强、可靠性高、工作稳定。

不仅有可靠性极高的火灾报警功能，同时还具有的故障监视和报警功能，以确保系统稳定可靠工作。

该系统由编码探测器，手动编码按钮、火灾报警联动控制器，电源等组式。一旦有火灾发生，探测器将火灾信号送入区域火灾的报警器分析确定后，立即发出声光报警，联动的编码报警器也同时发出声光报警，同时区域火灾报警器还显示出报警的地点和时间，该系统还具有先进的联动功能，通过模块可联动其它设备（如配电柜、消防广播、灭火系统等等）。一旦有火灾发生，该系统将发出联动信号切断空调、新风等设备的电源。

2.4.2气体灭火系统

主机房区及配电区二个防护区设计为全淹没无管网预制（柜式）七氟丙烷自动灭火系统。

防护区的入口处设火灾声、光报警器和灭火剂喷放指示灯，以及防护区采用的相应气体灭火系统的永久性标志牌；

灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于每小时5次。

2.5 弱电控制系统

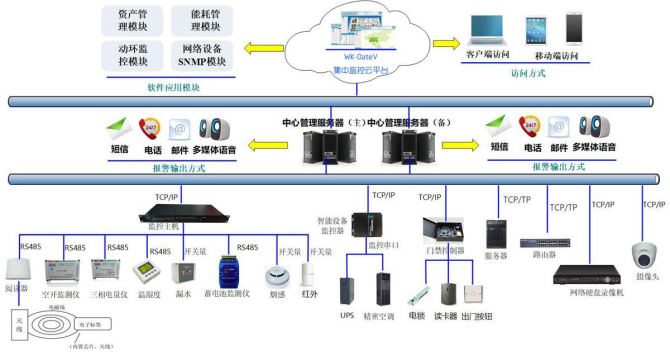

2.5.1环境集中监控系统

为集成机房所有智能系统，达到统一集中监控和管理的目的，设计机房集中监控系统，该系统可以实现对供配电系统、开关状态、UPS系统、空调系统、漏水检测以及温湿度的时时监控及故障报警。

对于需要实时交换数据的单位的机房，机房管理更为重要，一旦系统故障，造成的经济损失是不可估量的正是为了解决上述问题，机房场地设备监控系统，实现了机房设备的统一监控，减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理。

2.5.2视频监控

在机房内安装视频摄像机，24小时监视机房内情况，并可通过网络，进行远程登陆察看图像。

2.5.3门禁系统监控

在进机房门位置安装IC卡或指纹门禁系统，加强安全管理。

2.5.4 KVM系统

通过KVM系统部署，加强机房集中控制管理，整合主机系统管理界面，可通过本地用户进行集中控制，同时支持本地管理和远端管理方式，对于远程管理的用户数没有限制，方便对主机的监控，缩短故障响应时间。管理员用户可以通过远端用户中心各机房内的所有服务器，同时通过机房内的本地用户也可以对服务器进行控制。
