综合布线建设解决方案

综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。

计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的通道。新一代的结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。

结构化综合布线系统是一套用于建筑物或建筑群内的传输网络。它将语音、数据、图像等设备彼此相连，也使这些设备与外部通信数据网络相连接。一个设计良好的布线系统应该具有开放性、灵活性和扩展性，并对其服务的设备有一定的独立性。需要指出的是，结构化布线系统是一套具有标准设计、施工及信息界面的无源系统，不包含任何有源设备的连接。

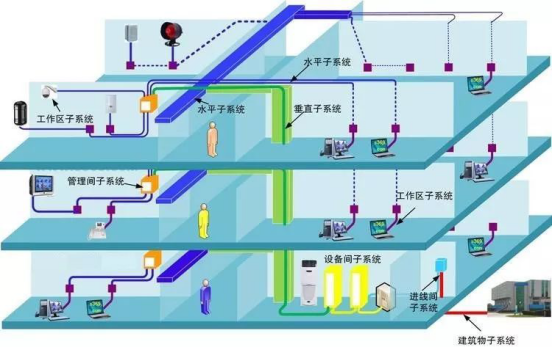

根据综合布线国际标准ISO 11801的定义，综合布线系统可由以下子系统组成：

1、工作区子系统(CAMPUS BACKBONE SUBSYSTEM)

实现工作区终端设备与水平子系统之间的连接，由信息插座、终端设备连接到信息插座的连接线缆所组成。每个信息插座都可灵活地运用，并根据实际应用要求可随意更改用途。工作区常用设备是计算机、网络集线器(Hub或Mau)、电话、报警探头、摄像机、监视器、音响等；

2、水平子系统(CAMPUS BACKBONE SUBSYSTEM)

实现信息插座和管理子系统(跳线架)间的连接，将用户工作区引至管理子系统，并为用户提供一个符合国际标准，满足语音及高速数据传输要求的信息点出口。该子系统由一个工作区的信息插座开始，经水平布线到管理区的内侧配线架的线缆所组成。系统中常用的传输介质是4对UTP（非屏蔽双绞线），它能支持大多数现代通信设备。如果需要某些宽带应用时，可以采用光缆。

3、管理子系统(CAMPUS BACKBONE SUBSYSTEM)

本子系统由交连、互连配线架组成。管理点为连接其它子系统提供连接手段。交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。互连配线架根据不同的连接硬件分楼层配线架（箱）IDF和总配线架（箱）MDF，IDF可安装在各楼层的干线接线间，MDF一般安装在设备机房。

4、垂直干线子系统(CAMPUS BACKBONE SUBSYSTEM)

实现计算机设备、程控交换机(PBX)、控制中心与各管理子系统间的连接，是建筑物干线电缆的路由。该子系统通常是两个单元之间，特别是在位于中央点的公共系统设备处提供多个线路设施。系统由建筑物内所有的垂直干线多对数电缆及相关支撑硬件组成，以提供设备间总配线架与干线接线间楼层配线架之间的干线路由。常用介质是大对数双绞线电缆和光缆。

5、设备室子系统(EQUIPMENT SUBSYSTEM)

本子系统主要是由设备间中的电缆、连接器和有关的支撑硬件组成，作用是将计算机、PBX、摄像头、监视器等弱电设备互连起来并连接到主配线架上。设备包括计算机系统、网络集线器(Hub)、网络交换机(Switch)、程控交换机(PBX)、音响输出设备、闭路电视控制装置和报警控制中心等。

6、建筑群子系统(CAMPUS BACKBONE SUBSYSTEM)

该子系统将一个建筑物的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上，是结构化布线系统的一部分，支持提供楼群之间通信所需的硬件。它由电缆、光缆和入楼处线缆上的过流过压电气保护设备等相关硬件组成，常用介质是光缆。
